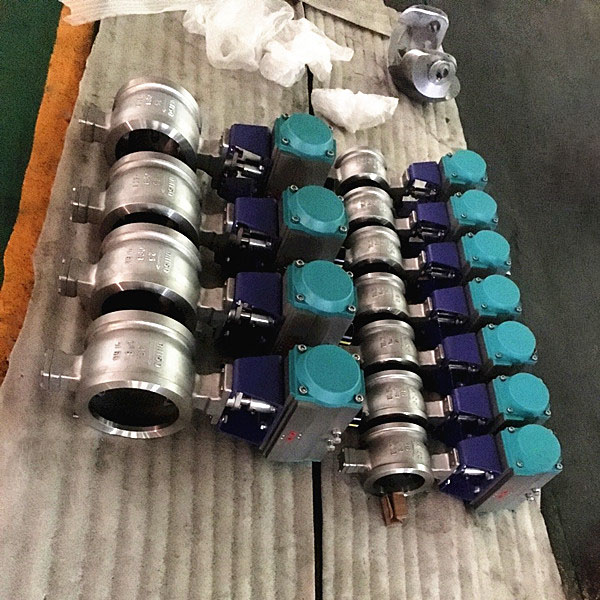

氣動對夾v型球閥VQ677H-16P介紹
V型法蘭球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
氣動對夾v型球閥VQ677H-16P設計標準
氣動法蘭V型球閥設計標準
1、法蘭標準：GB/T 9113.1-2010、JB/T 79.1-1994、HG/T20592-2009 ASME B 16.5 EN1092-1:2001
2、壓力一溫度額定值：GB/T 12224-2007 ASME 16.34-2003 IS0 7005-1
3、結構長度標準： 對夾式：企業標準 法蘭式：ISA S75.04-1995，IEC/DIN 534-3-2
4、適應溫度范圍： -29℃一150℃常溫型 一29℃-250℃中溫型 一29℃-350℃高溫型
5、密封與強度試驗標準
強度及密封試驗標準：GB/T 4213-2007
硬密封等級：用戶無特殊要求時按下表標準，用戶要求時可以按GB/T 4213-2007 V級標準執行。 強度試驗壓力是按公稱壓力的1.5倍，填料及法蘭處密封試驗是按公稱壓力的1.1倍壓力進行，閥座密封是按最大使用壓差 來進行試驗，當最大使用壓差不明確時按1.OMPa（水壓）試驗，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是 帶有緩蝕阻垢劑的水進行試驗。
